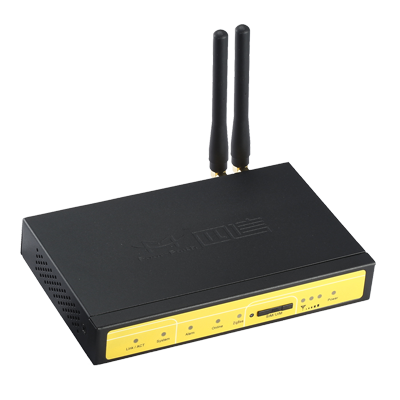

ZigBee WCDMA路由器 F8425

F8X25 系列

●  環境適應性強
●  兼容ZigBee、WCDMA網絡
●  實現網絡轉換互通
●  提供VPN等安全部署
●  多數據中心同步傳輸
●  具有設備管理平臺

標準頻段	理論帶寬	發射功率	接收靈敏度
F8425 ZigBee+WCDMA 路由器
支持UMTS/WCDMA/HSDPA/ HSUPA/HSPA+ 850/1900/2100MHz三頻， 可選850/900/1900/2100MHz四頻 支持GSM850/900/1800/1900MHz四頻 支持GPRS/EDGE CLASS 12	HSUPA: 5.76Mbps(上行) / HSDPA: 7.2Mbps(下行)/ UMTS: 384Kbps(DL/UL) HSPA+:21Mbps（下行） 5.76Mbps（上行）	<25dBm	<-109dBm





ZigBee 參數
項  目	內   容
ZigBee芯片	工業級ZigBee芯片
標準及頻段	IEEE 802.15.4 ISM2.4～2.5GHz
室內/市區 通信距離	30m 90m（帶PA）
戶外/視距 通信距離	500m 2000m（帶PA）
發射功率	2.82 mw (+4.5dBm) 100 mw (+20dBm) （帶PA）
理論帶寬	250Kbps
靈敏度	-97dBm -103dBm（帶PA）
網絡拓撲	點對點、點對多點、對等和Mesh網絡
信道數	16 個信道
信道	11 to 26
最大包字節數	300 Bytes  (最大字節采用應用層拼包機制，不能高頻率發送)





硬件系統
項  目	內   容
CPU	工業級32位通信處理器
FLASH	8MB（可擴展至64MB）
SDRAM	64MB




接口類型
項  目	內   容
LAN接口	1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護
串口	1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗、SPACE(可選)及MARK(可選)校驗 串口速率：2400~115200bits/s
指示燈	具有“Power”、“System”、“Online”、”Alarm”、“ZigBee”、“Link/ACT”、“信號強度指示燈”等指示燈
天線接口	蜂窩：標準SMA陰頭天線接口，特性阻抗50歐 ZigBee：標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
電源接口	標準的3芯火車頭電源插座，內置電源反相保護和過壓保護
Reset復位按鈕	通過此按鈕，可將ROUTER的參數配置恢復為出廠值




供電
項  目	內   容
標準電源	DC 12V/1.5A
供電范圍	DC 5~35V
通信電流	<450mA (12V)




物理特性
項  目	內   容
外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用
外形尺寸	157x97x25 mm
重量	445g




其它參數
項  目	內   容
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
