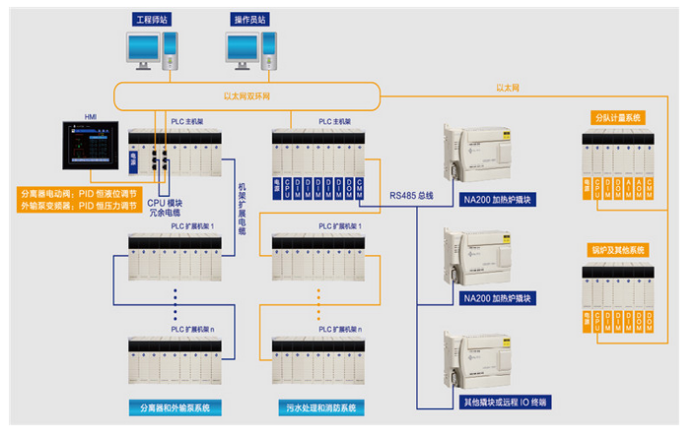

聯合站是油氣集中處理聯合作業站的簡稱。主要包括尤其集中處理（原油脫水、天然氣凈化、原油穩定、輕烴回收等）、油田注水、污水處理、供變電和輔助生產設施等部分。
    ① NA400PLC可提供單CPU多種解決方案，CPU集成以太網接口。
    ② CMM401-0411串口服務器可提供4個RS485接口，支持標準MODBUS協議和用戶自定義協議，可以與現場各種智能設備通信。

抽油機控制方案
NA-RTU
    NA-RTU系列遠程控制終端NARTUCPU401-1101是南大傲拓科技提出的油田SCADA系統通過RTU實現對現場的實時監測、遠程控制、遠程調參，實現油田生產的統一調度和智能化管理。
    NA-RTU功能介紹
    ① 支持RTU報警數據主動上傳SCADA系統功能（上行通訊協議:IEC60870-5-104或MODBUS TCP);
    ② 支持多種示功圖數據采集方式；
    ③ 支持電功圖測量及輔助分析：利用電機電氣數據間接實時測量“示功圖”輔助分析油井工況；
    ④ 具有日歷時鐘并支持網絡通訊校時（日歷時鐘掉電保持3個月）；
    ⑤ 支持上行網絡中斷RTU監測數據的帶時鐘大容量數據緩存（10天）；
    ⑥ 支持筆記本電腦或手操器對RTU進行現場測控、配置、調試；
    ⑦ 內置溫度測量模塊，實時監測環境溫度；
    ⑧ 具有PT100溫度接口，實時監測環境溫度。
NA-RTU技術指標
    處理器    32位微處理器，嵌入式操作系統
    存儲器    標配大容量存儲器，掉電數據存儲
    電源      AC 85V-265V
    備用電源  DC 24V
    輸入輸出  5路模擬量輸入  (AI) 輸入信號4-20mA，具有過壓過流保護
              14路數字量輸入（DI）無源干節點，裝置內部供電24V
              10路數字量輸出（DO）續電器輸出，容量為5A/250NAC,5A/30VDC
    通訊      3路RS485  Modbus RTU Master 協議
              1路RS232  Modbus RTU Slave 協議
              1路以太網RJ45  Modbus TCP或IEC60870-5-104協議
              1路2.4G ZigBee 通訊接口  SZ9-GRM V30 或Modbus RTU協議
    日歷時鐘  日歷時鐘掉電時間保存3個月
    工作溫度  -40℃~-70℃
    存儲溫度  -55℃~+85℃
    相對濕度  5%~95%無凝露
    重量      0.48Kg
