一 項目背景

　　國家教育管理公共服務平臺是《國家中長期教育改革和發展規劃綱要(2010-2020 年)》以及《教育信息化十年發展規劃（2011-2020 年）》中確定的重要內容，是支撐教育管理現代化、促進教育改革發展的基礎性工程，是“三通兩平臺”(寬帶網絡“校校通”、優質資源“班班通”，網絡學習空間“人人通”，教育資源公共服務平臺和教育管理公共服務平臺)的核心內容。其具體內容是建立覆蓋全國各級教育行政部門和各級各類學校的管理信息系統及基礎數據庫,為加強教育監管、支持教育宏觀決策、全面提升教育公共服務能力提供技術和數據支撐。平臺按照“兩級建設、五級應用”體系進行實施。兩級建設是指在教育部和省教育行政部門分別建立中央和省兩級數據中心，建設數據集中、系統集成的應用環境；五級應用是指各類教育管理信息系統均同步建設中央、省、地市、縣、學校五級系統，由教育部統一組織開發，其中中央級系統部署在中央級數據中心，省、地市、縣、學校級系統下發并部署在省級數據中心，供中央、各地和學校使用。

二 需求與挑戰

　　省教育數據中心首先要承載國家信息系統的部署運行，也要支撐自建應用系統及其他應用系統的部署運行，要采取云服務模式，為本級及所屬各級教育行政部門和學校提供信息系統和數據庫存儲與服務，具體情況如圖1所示。

　　

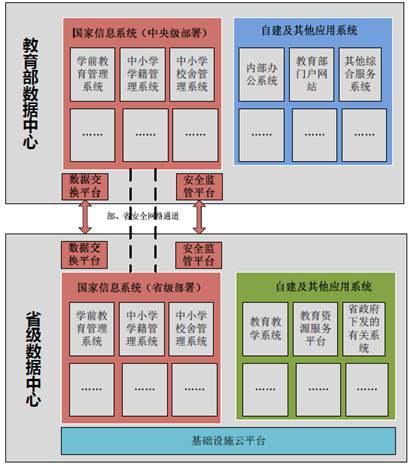

　　圖 1  教育數據中心承載應用系統示意圖

　　1、承載國家信息系統在省級數據中心的部署

　　“教育服務與監管體系信息化建設”項目作為國家教育管理信息化的先導工程，已完成頂層設計。教育部正在統一開發建設一系列與學生、教師、學校資產及辦學條件相關的系統，并陸續開始在部（中央）、省兩級投入部署運行 。省級教育數據中心必須承載這些信息系統的運行，在設計和建設中滿足這些信息系統的計算、存儲需求。

　　2、承載自建及其他應用系統的部署運行

　　為滿足省級教育信息化的應用需求，教育行政部門還需要建設自己特定的應用系統（如教育教學相關信息系統、教育信息服務門戶等）。省級教育數據中心在保證國家信息系統部署運行的基礎上，同時要考慮教育管理和服務信息系統的開發、運行需要。

　　3、提供教育信息化基礎設施云服務

　　為統籌教育信息化基礎設施建設，避免基礎設施重復建設，教育數據中心在建設時充分利用云計算技術，搭建云服務平臺，為教育行政部門和學校提供計算、存儲等基礎設施云服務。

　　4、形成完善的基礎設施環境

　　教育數據中心要按照國家信息系統的運行要求，構建機房、網絡、計算、存儲等基礎環境和設施；根據業務系統和數據中心運行維護和管理的需要，構建基礎軟件支撐平臺，包括數據庫、門戶、數據交換和系統管理等平臺；建立重要系統和業務數據容災備份；為應用系統敏感數據建立統一密碼安全服務平臺，實現敏感數據加密存儲和安全訪問；建設與教育部數據中心之間的數據交換平臺與安全網絡通道，保障部、省兩級數據中心間的數據傳輸安全。

　　教育數據中心建設采用自動化、資源整合與管理、虛擬化、安全以及能源管理等新技術，解決數據中心成本快速增加、資源管理日益復雜、信息安全形勢嚴峻等挑戰，打造教育信息發展相適應的新一代數據中心基礎設施。

　　教育數據中心建設特點：綠色節能；虛擬化部署節省整體資源投入；自動化管理，降低維護成本；系統性能優化，業務持續；模塊化部署，數據中心隨需求逐步增長。

三 浪潮解決方案

　　教育數據中心建設，是一項系統工程，需要借鑒教育部信息化建設成功經驗和方法論，采用各種先進技術，依托教育部統一的應用支撐平臺，結合信息化建設實際情況，建設適合發展的軟硬件運行環境，支撐國家信息系統、自建系統的部署與建設。

　　浪潮針對省級教育數據中心的建設需求，給出了一套完整的方案，充分滿足數據中心承擔教育部系統應用和自建系統的應用需求。

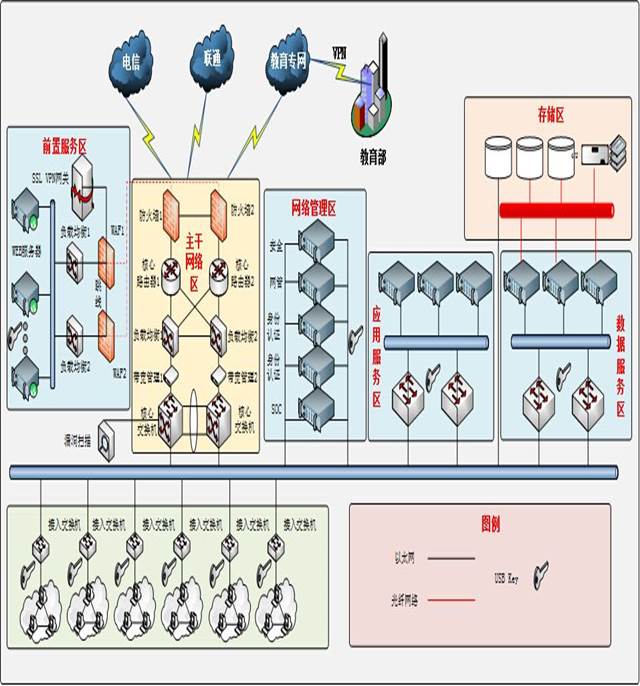

　　整體方案圖如下

　　

　　圖2

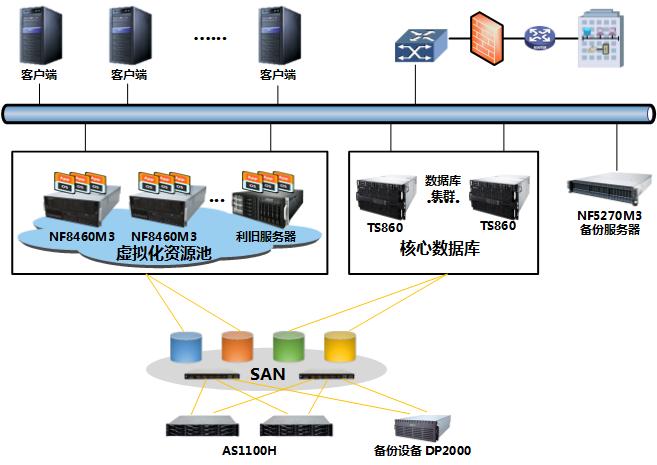

　　浪潮針對數據中心服務區 數據存儲區給出如下方案

　　

　　圖3

　　方案采用浪潮高端服務器TS860八路服務器做為數據庫服務器，充分滿足大量數據訪問讀寫需求。同時為了提高系統利用率，節省空間及未來系統的動態擴展，采用四路服務器組建虛擬資源池，充分滿足省級教育中心各個業務系統對資源的需求。考慮到整個數據中心對存儲資源的需求，尤其是數據庫需要頻繁的讀寫，虛擬資源池也對存儲帶寬提出了很高的需求，我們推薦用浪潮AS1100H光纖存儲，浪潮AS1100H最大支持16個FC接口，具有高帶寬高IOPS，充分滿足數據中心對存儲資源需求，同時考慮到數據中心的數據安全，我們推薦采用DP2000虛擬帶庫做為備份存儲，對數據資源實時備份來保證數據的安全。配備云計算管理操作系統，對整個云計算數據中心進行統一管理，實現虛擬資源統一交付，實現云計算平臺的自服務。

　　1、數據庫服務器

　　省級教育數據中心，事關全省的教育信息化系統，有著非同一般的作用，而其中數據庫系統尤為重要，涉及學生管理系統 教師管理系統的各種海量數據信息，這對數據庫服務器提出了很高的要求，不僅需要具有很高的性能，而且需要保證服務器的穩定性 可靠性。

　　我們推薦采用浪潮TS860做為數據庫服務器，選擇8顆E7-8800V2系列CPU，充分滿足大量用戶數據訪問的峰值需求。通過RAC集群方式實現高可用，充分滿足整個系統的穩定性。

　　浪潮天梭TS860最大支持8顆Intel至強E7-8800 v2系列處理器，主頻最高可達3.4GHz，具備37.5MB大容量三級緩存，最多120個物理核心，240個線程，為用戶提供強大的計算處理能力。TS860支持192條DDR3 ECC內存，最大支持12TB，達到了該平臺的極限，靈活應對各行業的不用應用需求，大幅降低TCO；支持業界最高規格的26個PCI-E 3.0擴展插槽，滿足客戶對系統IO帶寬的所有需求；系統最大支持16個SAS/SATA/SSD硬盤，提供充分的存儲容量和磁盤帶寬。浪潮TS860的CPU、內存實現全面容錯；IO箱支持熱替換和故障隔離，可靈活更換IO設備；電源支持監聽模式，雙路供電設計，提供N+M/N+N等多種冗余方式；系統風扇多級冗余。

　　2、云計算資源池

　　云計算資源池采用浪潮NF8460M3服務器，配置4顆E7-4800V2系列處理器，充分滿足各種中間件服務器 管理服務器 認證服務器對計算資源的需求。浪潮NF8460M3采用最新E7v2平臺處理器，最大支持4顆處理器，60個計算核心，具備出色的處理性能；支持風扇前維護，便于管理和維護，具有豐富的IO擴展性；電源支持多種冗余方式；系統風扇多級冗余。

　　3、存儲資源池

　　采用浪潮最先進的高端光纖存儲AS1100H，IOPS可以達到100萬，同時采取數據分層，重要結構化數據放在性能強勁的SSD硬盤，大量非結構化數據放在大容量的普通SAS盤，充分發揮存儲的高效能，滿足大量用戶的同時并發訪問。

　　4、備份資源池

　　DP2000虛擬帶庫做為備份存儲，DP2000虛擬磁帶庫能實現多磁帶庫仿真，允許多路備份數據流，達到高端備份能力。躍升備份性能，遞減備份窗口，性能成倍數增加。備份速率突破磁帶機速率，接近備份通道速率。通過虛擬帶庫,充分保證系統的數據安全.

　　5、云計算中心管理軟件

　　采用浪潮云海OS3.0做為整個數據中心云資源管理.對底層服務器的計算、存儲等資源池和虛擬化軟件進行管理，實現資源供應與自服務，提供按需獲取的可信賴資源服務；提供業務運營和管理，維護用戶的資源使用信息和業務的運營情況，提供報表等數據給用戶參考整個云平臺的資源使用情況；

　　方案推薦配置

項目	設備選擇	部署方式	注意事項
數據庫系統	2臺浪潮TS860做為數據庫服務器	RAC集群部署方式
云計算資源池	6-8臺浪潮NF8460M3	虛擬化部署方式
存儲系統	主存儲	浪潮AS1100H，配置雙控制器，48Gb高速緩存，配置8個8Gb光纖接口	主要存儲結構化數據
備份存儲	浪潮DP2000	數據備份
網絡系統	浪潮FS5800光纖交換機*2，24口千兆交換機	光纖交換機采用冗余模式，保證系統穩定性
虛擬化軟件	浪潮InCloud Sphere 4.0	整合硬件設備為虛擬資源池
云中心管理系統	浪潮云海OS操作系統	負責云中心業務流程管理

四 方案優勢

　　浪潮省級教育數據中心方案采用先進的系統架構設計，充分滿足了教育部對數據中心的建設要求，不僅能有效承載國家信息系統在省級數據中心部署，而且能夠滿足自建及其他應用系統的部署，并且充分考慮了未來幾年的擴容需求，同時采取云計算中心方式充分提高整個數據中心的資源使用效率和管理維護能力，滿足全省學校 老師 學生對教育信息化的需求，促進我省教育事業的發展。方案優勢體現如下方面：

　　1、整個系統的高性能，充分滿足大量用戶峰值訪問的需求，同時還考慮了未來幾年的業務增長需求，充分滿足系統的可用性。

　　2、業務連續性保證  云平臺可以使運行中的虛擬機從一臺物理服務器實時遷移到其他的物理服務器，同時保證業務的連續性。實現了零停機時間和連續可用的服務，并能全面保證事務的完整。同時可以實時監控整個資源池的利用率，并在多臺物理機之間智能的分配可用資源，使資源優先于最重要的應用，以便讓資源與業務目標相協調。

　　3、出色卓越的硬件設備，更是保證了整個系統的穩定性，浪潮TS860的CPU、內存實現全面容錯；IO箱支持熱替換和故障隔離，可靈活更換IO設備；電源支持監聽模式，雙路供電設計，提供N+M/N+N等多種冗余方式；系統風扇多級冗余。浪潮AS1100H存儲系統是支持16Gb FC、IB、10Gb ISCSI、SAS的統一存儲平臺，提供超群的性能，并具備高可靠性、高擴展性、易管理和易維護特性。AS1100H存儲系統擁有技術領先的硬件平臺，支持數據快照、數據復制等功能，支持遠程數據同步的高端應用，可充分挖掘信息價值，有效提升業務連續性。

　　4、采取云計算方式  提升資源利用率，統一管理。降低用戶的整體擁有成本TCO；降低整體功耗、更加節能；管理更加方便靈活 相對于傳統的業務管理模式，可以通過一個端把所有的管理都集成在一起，徹底把管理員從繁重的系統維護和管理中解脫出來，管理更加方便和靈活。
