一 數字校園概念

　　在20世紀末提出“數字校園”概念以來的十幾年中，數字校園經過高校信息化建設的不斷摸索，逐漸的發展起來，目前已進入快速發展期。

　　信息技術的飛速發展為高校信息化建設提供了機遇和條件，也不斷暴露出很多新問題，如信息孤島、信息安全等問題導致業務流程不通暢、用戶使用不方便、系統應用推廣難等等。隨著應用系統的增多，經常需要牽扯到其它應用和流程的改造，以便進行數據共享、交換和更新。這就需要建設一個統一的信息訪問平臺。

　　數字校園是一個廣范圍概念，它包括了現實校園及數字化空間，也包含了當前流行的虛擬大學。現實校園是數字校園的基礎，數字校園是現實校園通過信息技術在時間和空間上的擴展與延伸，它包含了現實校園及其所衍生出來的數字空間，虛擬大學是數字校園的遠程教育功能部分，是數字校園的對外服務的部分職能，它是傳統校園數字化后社會功能的延伸。

　　數字校園是利用計算機技術、網絡技術、通信技術對學校與教學、科研、管理和生活服務有關的所有信息資源進行全面的數字化；并用科學規范的管理對這些信息資源進行整合和集成，以構成統一的用戶管理、統一的資源管理和統一的權限控制；把學校建設成面向校園內，也面向社會的一個超越時間和空間的虛擬大學。

　　數字校園是以網絡為基礎，從環境、資源、到活動的全部數字化校園網絡及其應用系統構成整個校園的神經系統，完成校園的信息傳遞和服務。在數字校園里，可以通過現代化手段，方便地實現學校的教學、科研、管理、服務等活動的全部過程，從而達到提高傳統校園效率，擴展傳統校園功能，最終實現教育過程的全面信息化，達到提高教育水平、管理效率的目的。

二 校園門戶系統需求與分析

　　校園門戶服務是數字校園的高級表現形式，凌駕于各類應用之上，作為數字校園窗口，以瀏覽器的方式向用戶展現數字校園的應用信息，針對不同的用戶，為他們提供基于個人訪問權限的個性化界面和服務。為全校師生員工及校外用戶提供快捷、共享、全面的信息服務。為高校實現“網上教學、網上科研、網上管理、網上服務、網上辦公”。對學校而言，校園門戶是對外的窗口，是宣傳形象的載體。對老師、學生和學校管理人員而言，校園門戶是科研、學習和管理的平臺。

　　門戶服務獨立于各類應用之上，作為高校對內外的窗口，以瀏覽器的方式向用戶展現數字化校園的應用信息，通過人員整合（組織機構、用戶管理），使得學院用戶（教師、學生、職工、校外人員等）自由定制個性化的信息內容。此外，門戶的另一用途就是應用整合，提供各種服務及應用的接入，如E-mail系統、教務管理、辦公系統、校園虛擬社區、主頁托管系統、信息發布系統等等。

　　

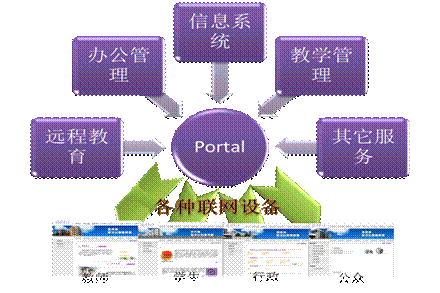

　　校園門戶框圖

　　當前校園門戶存在的問題：

　　1、普及率不高

　　各種教育機構的門戶平臺建設都存在不足。即使在信息化水平較高的高等教育，各學科、院系、專業的門戶建設水平也參差不齊。

　　2、各個系統相互獨立

　　按現在的應用模式，校園網的各個應用系統之間基本上是獨立的，都有各自獨立的用戶管理和認證模塊，這樣就導致了應用系統之間的用戶信息可能不同，給用戶在使用上帶來了極大的不便，使用戶面對多個系統要重復輸入賬號、口令等信息，不僅煩瑣，既給用戶帶來使用不便，也存在嚴重的安全隱患。同一教育結構內各個部門間的門戶平臺,網站從技術架構、結構、風格等方面看都缺乏一致性，難以支持統一形象的展示和統一管理、服務的實現。

　　3、設計實現技術落后

　　很多門戶平臺采用技術落后，在管理、維護、更新等方面造成了障礙，不利于提高網站的被搜尋成功率，也不利于實現網站的宣傳功能。也無法實現統一機構內多級門戶體系的構建和管理維護。

　　4、系統安全性低

　　技術的落后和安全體系的缺失使得教育機構門戶平臺往往成為病毒、木馬和黑客的目標。實現單點登錄的方式，具有較高安全控制的統一身份認證系統，以保證數據一致、安全、使用和管理方便。

　　5、系統更新周期長

　　技術和運維的局限使得門戶內容的統一管理、更新、權限控制和展示手段都無法支撐使用過的需求。內外網門戶資源不夠統一，內容老化，信息發布不同步，信息資源的檢索及利用率不高，缺乏個性化的自定義。因此需要對分散在各地的用戶實行安全管理及個性化服務。并支持后續協同其他相關部門的業務網站和應用系統。實現資源整合。在減少重復投資的前提下，提供相關的增值服務。

三 浪潮校園門戶解決方案

　　總體方案設計：

　　校園信息門戶由門戶界面管理、統一身份認證服務和應用管理服務三部分組成，用戶通過校園門戶網站注冊登錄后，經統一身份認證，根據角色分別進入定制門戶主頁，其內容分別由信息服務系統、應用系統和網絡基礎服務提供。

　　針對以上的應用，推薦采用浪潮高性能服務器NF8460M3、高端企業級存儲系統AS510H等設備，以滿足與國際接軌的全日制普通高等學校的管理和教學需求。為更好地滿足系統的安全需求和便于管理，推薦使用防火墻系統。

　　

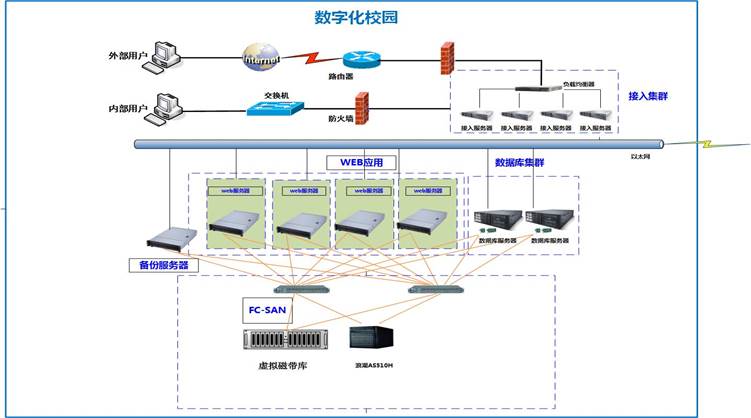

　　校園門戶系統拓撲結構

　　整個系統的拓撲圖如上圖所示，本方案信息服務部分主要包含實現負載均衡的Web發布子系統、數據庫雙機高可用子系統、FC-SAN存儲及備份子系統和硬件安全防火墻。

　　考慮到系統的可靠性和穩定性，對于存儲系統，建議在此系統采用冗余結構提升系統的整體可靠性，配置雙控制器的在線全光纖盤陣和冗余光纖交換機。通過包括備份系統在內的數據保護系統，對在數據庫業務系統運行平臺上運行的各個應用系統提供了完整、可靠的數據保護。

　　在該系統中除了服務器和存儲系統外，系統網絡安全也非常重要。要保證系統的安全性，不受到外部的攻擊，必須要建設網絡安全系統，網絡安全系統建議采用千兆防火墻，從而最大限度的保證系統的安全性。

　　通過集群技術，使得所有服務器構成一個有機的整體，建立了可以提供大容量接入能力、大規模處理能力的應用支撐平臺，滿足了所運行的各個業務系統穩定、高效、易管理的需求。

　　方案詳細描述：

　　1、統一身份認證服務（數據庫系統）

　　根據經驗估計，一個2萬人的學校,對數據庫服務器需求的TPC-C值大概在80萬左右。

　　最低配置下，浪潮四路服務器的TPC-C為100萬以上，則在一臺四路服務器NF8460M3服務器上部署數據庫模塊，可以很好的滿足性能需求.數據庫通常是系統中最為寶貴的資源，數據庫服務器一般要求高穩定性、高處理能力，所以在CPU、內存等技術指標上尤其重要。根據業務壓力和應用規模，數據庫服務器選擇如下：浪潮企業級四路服務器NF8460M3。

　　浪潮NF8460M3是浪潮公司根據數據庫市場需求精心打造的，具有高性能、高可靠性、高擴展性的專用硬件產品，每臺服務器上配置雙口8GB FC HBA卡，用以連接存儲設備。立足于當前的發展，規劃建設一個高效的、可持續發展的數據庫支撐平臺，應該更多地關注平臺的高可用性、可擴展性、高度安全性，高可管理性等特性。

　　2、數據存儲資源

　　系統設計考慮關鍵應用的可靠性和數據的安全性，在數據的可靠性方面采取了如下的措施：采用全冗余的FC SAN架構（2塊FC HBA卡，2個光纖交換機以及冗余的磁盤陣列控制器）保證關鍵數據的可靠性；采用備份存儲的方式使重要數據留有備份，當意外發生時，系統可以很快的恢復到正常狀態，避免造成重大損失。

　　其中主存儲盤陣建議采用全光纖的AS510H磁盤陣列， 同時配置2個控制器， 配置8個16Gb光纖接口，它所具有的超越同類產品的強大性能和超大擴展容量以及領先業界的數據管理、保護功能不僅有助于滿足用戶今天的各種存儲需求，而且為滿足未來存儲需求的持續增長奠定了良好的基礎，是一套高穩定、易管理、方便擴展的可靠的高端企業級存儲系統。

　　3、本地備份系統

　　備份系統是基于學校信息中心數據安全的需求，并針對當前環境的特點，所采取的多層次、全方位的數據保護策略。備份子系統推薦采用浪潮虛擬帶庫DP2000和浪潮DPS備份軟件，能實現對當前業務數據庫系統、文件系統等關鍵數據的備份，通過備份系統強大備份功能模塊，采用高效的LAN-FREE備份方式，將在線數據備份到浪潮虛擬帶庫。

　　這樣既可以利用高速的磁盤陣列提高備份效率、縮小備份窗口，又可以充分利用近線的磁盤設備所帶來的更高的安全性。備份系統可實現對操作系統、文件、數據庫的備份，充分數據的安全可靠。

　　4、應用管理服務（Web系統）

　　門戶子系統主要涉及學校的教務工作，是高校的核心工作。利用先進的技術手段和指導思想提高教育、培養、管理水平，對提高人才的綜合素質培養具有重大的影響。Web服務器是應用系統的信息發布平臺。在應用系統的多層體系結構中，門戶網站作為信息發布層，提供信息瀏覽、服務定位等功能。

　　Web服務要完成下列任務：

　　接收用戶訪問請求，并保持用戶連接；將用戶訪問請求發送給應用服務，并等待應用服務的查詢處理結果；接收應用服務的處理結果頁面，提供給用戶瀏覽。由此可見，Web服務器的系統資源主要用于滿足對訪問請求連接的處理，也就是服務器能夠并行處理的Web訪問的數量。

　　如果Web服務主要為靜態網頁，內存數量是一個影響性能的關鍵因素，因為它決定了Apache可以緩存多少內容。它緩存的內容越多，在硬盤上讀取內容的機會就越少，而存取硬盤上的特定文件是一件很費時的操作。另外，因為有大量的頁面文件需要保存，因此需要一個相對較大的硬盤即可。如果Web服務主要為動態網頁，并且將應用程序與發布系統分開，則其本身仍然類似于靜態發布方式，只是由于需要增加一些系統資源，以便用于處理與應用/中間件服務器之間的通訊。

　　Web服務器要處理大量的來自網絡中的用戶對Web站點的訪問請求，這就需要一個強壯的CPU來處理這些訪問請求，并且需要足夠大的內存來緩存盡可能多的訪問請求，以提高系統的處理速度。而且要求磁盤I/O接口具有較大的通信帶寬，同時網絡線路具有較高的數據傳輸速率，以減少對網絡用戶訪問請求的響應時間。因此Web服務器對資源的需求順序依次為：CPU、 內存、磁盤I/O。

　　根據的業務預測數據，按照2萬人的學校估算。統一門戶網站的SPECweb2005值約需要57000。針對WEB服務器，我們推薦用浪潮NF5280M4, 采用最新一代浪潮E5-2600V3系列CPU，最大支持24條內存，充分滿足web應用訪問需求。

　　5、負載均衡系統

　　推薦采用浪潮負載均衡系統，TS8650G3是一套高效的負載均衡系統，具有高度的可用性和擴展性。TS8650G3有高效的負載均衡機制，響應快、效率高。轉發機制對應用服務完全透明，使用TS8650G3做負載均衡的服務本身不需要做任何特殊的編程。

　　方案推薦配置

項目	設備選擇	部署方式	注意事項
WEB系統	4-6臺浪潮NF5280M4，配置最新一代CPU至強E5-2600V3	負載均衡模式	采用負載均衡模式
數據庫系統	2臺浪潮NF8460M3，最大支持60顆計算核心，最大支持2TB內存	RAC集群部署方式
存儲系統	浪潮AS510H，配置雙控制器，16Gb高速緩存，配置8個8Gb光纖接口	集中統一存儲	主要存儲結構化數據
備份系統	浪潮DP2000虛擬帶庫	數據通過SAN網絡備份到虛擬帶庫	LAN-FREE備份方式
網絡系統	浪潮FS5800光纖交換機，24口千兆交換機	光纖交換機采用冗余模式，保證系統穩定性

四 浪潮優勢與客戶價值

　　1、合理優化的IT管理架構

　　整個信息系統設計從數據庫系統  WEB系統都考慮了全方面的未來擴展需求, 我們的方案設計中細心地考慮到了系統的靈活性和可擴展性，系統建成后，能夠滿足業務近期、中期甚至長期時間范圍數據快速增長的需要，浪潮提供的系統架構能夠根據將來信息化不斷發展的需要，方便的擴展系統容量和處理能力，具備支持多種應用的能力。

　　我們的設計方案在適應目前需求的基礎上，充分的為將來可預見和不可預見的性能擴展留有余地，可以根據業務發展需要進行靈活、快速的調整，實現信息應用的快速部署，而且可在不影響系統運行地情況下實現新功能、新業務的增加。

　　2、服務器優勢

　　浪潮NF8460M3采用最新E7v2平臺處理器，具備出色的處理性能；支持風扇前維護，便于管理和維護，具有豐富的IO擴展性；電源支持多種冗余方式；系統風扇多級冗余。

　　3、高效存儲 實現FC SAN功能

　　最大限度地保證用戶業務的高效穩定的運行。浪潮AS510H存儲系統支持16Gb FC接口，提供超群的性能，并具備高可靠性、高擴展性、易管理和易維護特性。AS1100H存儲系統擁有技術領先的硬件平臺，支持數據快照、數據復制等功能，支持遠程數據同步的高端應用，可充分挖掘信息價值，有效提升業務連續性。

　　4、備份系統

　　浪潮DP2000虛擬磁帶庫，針對備份和恢復環境，以卓有成效的專業能力，使得人們看到了數據保護技術的飛躍。DP2000虛擬磁帶庫特性：高性能 實現多磁帶庫仿真，允許多路備份數據流，達到高端備份能力。躍升備份性能，遞減備份窗口，性能成倍數增加。備份速率突破磁帶機速率，接近備份通道速率。
