一、需求和挑戰

　　計算機輔助工程（CAE，Computer Aided Engineering）是用計算機輔助求解復雜工程和產品結構強度、剛度、屈曲穩定性、動力響應、熱傳導、三維多體接觸、彈塑性等力學性能的分析計算以及結構性能的優化設計等問題的一種近似數值分析方法。CAE從60年代初在工程上開始應用到今天，現已成為工程和產品結構分析中（如航空、航天、機械、土木結構等領域）必不可少的數值計算工具，同時也是分析連續介質力學各類問題的一種重要手段。

　　分布式內存的Cluster系統是近年來迅速普及的一種高性能服務器體系。集群是一組獨立的計算機（節點）的集合體，節點間通過高性能的互連網絡連接，可以協同工作并表現為一個單一的、集中的計算資源（單一系統映象）供并行計算任務使用。構建這類服務器的成本比較低，具有良好的性價比和可擴放性。集群作為當前高性能計算機的主流架構，在Top 500中占據了75%以上的份額。因此，當前主流的CAE軟件都提供了對集群架構和MPI的支持。

　　高性能計算（HPC）從上世紀80年代起逐步進入CAE領域，承擔諸多關鍵的計算應用。CAE-HPC的目標是“用最低的成本模擬真實世界”，即“用最短的時間、最少的人力、最低的資金，進行復雜單場模擬和多場耦合分析”。CAE在制造企業中承擔著關鍵的業務，所以其高性能平臺的選擇非常重要，HPC平臺直接影響CAE的運行性能表現、整體成本和系統維護等方面問題。

　　一般說來，CAE分析主要包括前處理、計算分析和后處理這3個過程。前處理主要是建立問題的幾何模型、進行網格劃分、建立用于計算分析的數值模型、確定模型的邊界條件和初始條件等；計算分析是對所建立的數值模型進行求解，經常需要求解大型的線性方程組，這個過程是CAE分析中計算量最大、對硬件性能要求最高的部分；后處理則是以圖形化的方式對所得的計算結果進行檢查和處理。

　　二、浪潮CAE高性能解決方案

　　通過對CAE軟件的分析我們可以了解到，對于大部分CAE應用，對于節點間并行MPI支持非常好，適合在雙路計算節點上運行，做通用計算，而部分CAE軟件對內存的需求比較高，則適合在胖節點上用OpenMP方式來計算，因此我們推薦大內存的四路或者八路服務器作為集群胖節點。

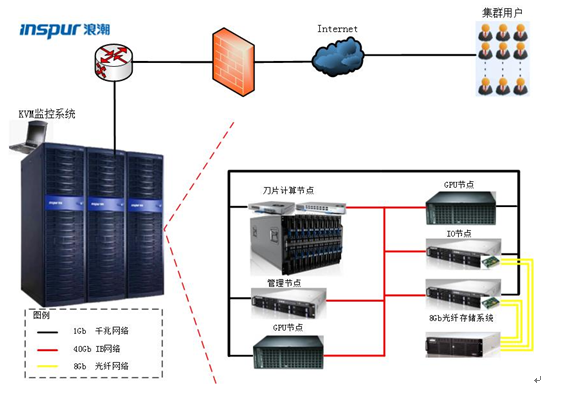

　　浪潮通過對于CAE應用性能的專業化分析和匯總，提供針對化的解決方案。浪潮高性能應用集群主要解決了CAE軟件應用中的三個主要問題：

　　工作站

　　主要用于前后處理方面的工作，用于網格劃分和可視化顯示。由于對于服務器顯示和處理能力的要求都比較高，因此我們推薦使用帶有專業級顯卡的工作站配置。

　　計算節點

　　顯示算法和隱式算法對計算能力的需求不用，方案配置了雙路節點，適合于分布式內存的顯示計算和流體軟件CFD的計算，配置了多路胖節點適合于共享內存的隱式計算。不同架構的設計既體現了浪潮針對化專業化的解決方案。

　　網絡帶寬問題

　　在大型CAE軟件應用中，并行化對于網絡延時和帶寬的要求很高，我們根據需求配置了以太網交換環境或者更快的40Gb的Infiniband網絡，滿足所有節點無阻塞的計算交換需求，網絡延時低。

　　存儲帶寬問題

　　部分CAE軟件在計算過程中，會產生大量臨時文件，一個優秀的存儲系統能夠滿足軟件對于網絡帶寬的需求。浪潮不僅可以提供了專業級的直連存儲，更有8Gb接口的光纖存儲系統，通過專有的存儲節點構建Lustre并行文件系統，接入以太網，甚至40GB的Infiniband網絡，不至于出現CPU等待數據計算的情況，大大提高了計算效率。

　　三.浪潮解決方案優勢與價值

　　計算系統緊密結合客戶應用

　　浪潮TS10K系統充分考慮CAE客戶典型應用，針對客戶應用定制化開發系統。針對隱式有限元分析應用浪潮配置胖節點，可選八路胖節點；針對流體類應用配置雙路主流計算節點，針對前后處理可選圖形工作站，塔式、機架可選；存儲方面可提供NAS存儲、光纖存儲、IB SAN存儲等方案，對于IO帶寬需求特別高的場合，可以配置浪潮Ts Exastor并行文件系統。

　　互聯系統完善

　　浪潮TS10K系統包含4套網絡。管理網絡采用萬兆為主干的千兆線速網絡，可開辟對教育網/公網的獨立IP，實現廣域網用戶登錄使用集群；IPMI網絡采用非線速千兆交換機，互聯所有節點，管理員通過辦公用機可實現集群的帶外管理；KVM本地監控網絡通過菊花鏈方式，最多實現960臺計算機的KVM監管；計算網絡采用IB網絡全線速互聯，帶寬達到56Gb/s,延時1微秒內，充分保證計算中間數據交互。

　　調度系統先進高效

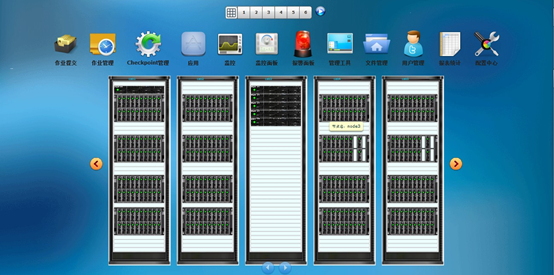

　　浪潮ClusterEngine集群管理軟件是專為浪潮天梭系列 HPC 集群定制的一款軟件，該軟件采用B/S架構，通過瀏覽器（IE，firefox等）進行操作，是一套全面實現了集群的監控、管理、報警的軟件，用戶通過ClusterEngine圖形界面提交自己的科學計算任務，ClusterEngine會根據集群中的資源使用情況和作業的資源要求數量來合理的調度用戶提交的作業，從而達到提高資源利用率和作業的執行效率的作用。ClusterEngine還可以為集群管理員統計作業的資源消耗情況和用戶的資源使用情況，并生成報表，為集群管理員優化系統提供依據。

　　集群系統綠色節能

　　所有節點采用80PLUS高效電源，提高電源轉換效率，降低用戶運維成本。結合Cluster Engine節能組件，可以自動將空閑資源設置為待機或者關機狀態，整體節能降低20%。
