一、機器概述

1.概述

本公司消費機是以智能卡感應技術為核心、結合（TCP /IP、RS485、RS232）網絡通訊方式的新一代食堂消費設備，根據現代管理而設計,具有技術先進、可靠、無需維護、投資一步到位等優點。是廣大學校、企事業單位提高管理水平,實現電腦作業的選擇；采用雙鍵盤設計，方便易用。

消費機器有脫機消費、既能實時又能脫機消費兩大類，每類消費機均有手動、自動、菜單、級別四種消費扣款方式，使用方便靈活。消費機使用系統包括消費機器和方卡一卡通系統軟件兩部分，用戶可以根據自己的實際情況結合方卡一卡通系統軟件進行不同的設置來靈活管理使用。本說明書是對使用中的消費機器硬件設置進行有關說明，關于軟件的使用和說明請參閱《軟件說明書》。

2.機器面板

（1）鍵盤：

按鍵功能通過各按鍵的標號比較清晰易懂，簡要說明如下：

功能鍵：用于進入功能設置

取消鍵：取消相關*作

確認鍵：確認有關*作

0－9數字鍵、小數點鍵“?? ”、A—F六個部類鍵（沒有菜單部類功能的機器沒有這六個部類鍵），以及其它按鍵（例如有的類型機器有“打印”、“統計”等按鍵）。

注：有部分類型的消費機器，F(xiàn)1為“統計”鍵、F2為“功能鍵”、F3為“取消”鍵。

（2）正反兩行5位數碼顯示管、以及有關功能指示燈

（3）一個TCP/IP通訊網絡接口（具有TCP/IP通訊功能的機器）；三針通訊座（或者USB口座），用于RS485/RS232通訊方式

（4）FUSE 外接電源保險絲（1A）

3.參數

工作電壓：220V

功率：5-8W

工作溫度：0℃~70℃

通訊方式：TCP/IP、RS485、RS232（不同類型的機器采用通訊方式可能不樣）

存儲容量：脫機時可儲存16000條記錄，實時是不限（具有實時消費功能的機器實時使用時，儲存容量有計算機硬盤空間決定。）

卡片：Mifare1 IC卡

讀卡距離：510厘米⑴顯示屏

注：一段時間未有*作則顯示時間屏保；



二、系統安裝

系統構成：消費機，智能感應卡，讀卡器，網線，計算機，方卡智能一卡通軟件等。

1、用戶根據自己機器類型情況選擇好通訊方式。

（1）采用TCP/IP通訊方式：

A、如只有一臺消費機時，可以通過網線直接連接消費機和計算機來實現通訊。

B、如多臺消費機時，需要使用交換機來插接機器。計算機通過網線連接到交換機的一個端口，再通過網線把每臺消費機接插到交換機的其它端口。（當機器較多交換機端口不夠用時，可以使用多臺交換機，只要相互之間連成網即可。）

注：采用TCP/IP通訊方式時，消費機器可以實現實時消費和脫機消費。



（2）RS485/RS232通訊

A、如只有一臺消費機器，且與計算機距離較近（12米內），可采用RS232通訊方式，直接與計算機聯接。

B、如多臺消費機，或消費機與計算機距離較遠，則需采用RS485通訊方式。RS485通訊方式需配合網卡（轉換器）才能工作，隨機配送的通訊線一端為三針通訊座（或USB）接頭接收費機，一端接網卡，其內部連接關系為一對一。具體如下：

Ⅰ、布線時線材請使用屏蔽雙絞網線。

Ⅱ、布線時可將隨機配線中間剪斷，分為網卡處一段，消費機處一段，兩段之間通過屏蔽雙絞網線聯接，即將此樣線延長為長線。

Ⅲ、RS485為半雙工通訊方式，收發數據用一對通訊線（需兩根線）。如果是USB接頭的口用USB接頭的線1及線4連接；如果是三針接頭的，在消費機處將三針接頭紅線和黃線接網線的橙和橙白，在網卡處橙和橙白接到網卡處對應的紅和黃色。收費機、網卡（轉換器）處的樣線屏蔽線都與網線的屏蔽線相聯接，所有連接點用電烙鐵焊接，確保網絡正常。

Ⅳ、多臺機時可在網卡處布一根總網線到收費機處，然后各臺收費機按照上述方法接于該總線上（即多臺機并聯接線），各機分時占用總線。

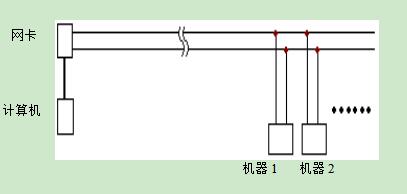

結構示意圖：





注：如采用RS485/RS232通訊方式，消費機器只能工作在脫機消費方式。

2、消費機視場地安放，固定好，并設置好消費參數及機號等信息，發卡器置于電腦旁邊安放好。

3、通訊線布置要整齊，當機器較多時每條線上進行標號。

4、安裝好方卡一卡通系統軟件，設置好軟件工作環境以及設置好機器的有關參數后用軟件中讀取機器狀態功能測試通訊是否成功。

軟件設置見《軟件說明書》，機器的設置和使用見后述。

三、收費機初始化

智能卡消費機，必須用系統卡初始化后，機器方可開機。

收費機初始化僅在初裝時進行，若在使用時初始化，將會使收費機中的所有數據(未被采集到電腦中的脫機時的消費數據)丟失。初裝系統初始化均需通過系統卡來初始化（系統卡由本公司或經銷商制作好后直接提供給用戶）。

使用制好的系統卡初始化消費機：

機器上行顯示為 ESF-22, 下行為F---- 并不斷移動，將系統卡在機器上刷一下，機器上行便顯示機器號（稍后幾秒顯示時間），然后將消費機關閉并重新開機即可。

四、機器設置和使用

1、機器設置

機器在使用之前要進行有關的設置，不同類型的機器設置情況有些差異。（如果機器還沒有初始化，請先刷系統卡初始化機器并重新啟動。）

按“功能”（有些機器為F2）鍵后顯示屏上行顯示“SEE”下行顯示”09101”進入功能設置狀態,此時輸入出廠密碼000001（有些機器為000000或92031）按“|確認”進入功能設置界面“R”。在此界面下按相應的數字鍵確認后便可進行相關的功能設置。若需要修改設置值直接輸入相應值按“確認”，無需修改時按“取消”（有些機器為F3）鍵返回到功能設置界面，進行其它功能設置或查看。

不同類型的機器需要設置的功能項不同，具體如下：

（1）采用RS485/RS232通訊的機器（此類機器只能脫機消費）

必須進行的功能設置有：功能1、功能2、功能3、功能4、功能5、功能7、功能8、功能9。

用戶根據需要選擇的設置有：功能6（在自動扣款消費時要設置此項）、功能11（用于修改機器設置功能進入密碼）、功能12(設置刷卡間隔時間)、功能13（用于在機器上掛失卡）、功能14（用于在機器上解掛卡）、功能15（設置是否打印）。

（2）采用TCP/IP通訊的機器（該機器可以實時或脫機消費）

Ⅰ、脫機使用必須進行的功能設置有：功能1、功能2、功能3、功能4、功能5、功能7、功能8、功能9、功能17（設置為“1”）、功能20、功能21、功能22、功能23、功能24、功能25、功能26。

用戶根據需要選擇的設置有：功能6（在自動扣款消費時需設置此項）、功能11（用于修改機器設置功能進入密碼）、功能12（設置刷卡間隔時間）、功能13（用于在機器上掛失卡）、功能14（用于在機器上解掛卡）、功能15（設置是否打?。?。

Ⅱ、實時使用必須進行的功能設置有：功能4、功能7、功能17（設置為“0”）、功能20、功能21、功能22、功能23、功能24、功能25、功能26。

用戶根據需要選擇的設置有：功能1（設置“年”）、功能2（設置“月日”）、功能3（設置“時間”）、功能6（在自動扣款消費時需設置此項）、功能11（用于修改機器設置功能進入密碼）、功能12（設置刷卡間隔時間）、功能15（設置是否打印）。



各功能模式設置介紹如下：

功能1：查看/設置年份

顯示當前年份（上行顯示b.01，下行顯示是年份）；需更改則輸入四位年份，按“確認”；無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。

功能2：查看/設置日期

顯示當前月份日期（上行顯示b.02，下行顯示是日期）；需更改則輸入四位日期（例如：12月3號則輸入“1203”），按“確認”；無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。

功能3：查看/設置時間

顯示當前時間小時分鐘（上行顯示b.03，下行顯示是時間）；需更改則輸入四位時間，按“確認”；無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。

功能4：查看/設置機號

顯示當前機號（上行顯示b.04，下行顯示是機號）；需更改則輸入新機號，按“確認”；無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。機號范圍為1~999：多臺機時機號不能重復，建議順序編號。

功能5：查看/設置消費限額

顯示一次消費限額（上行顯示b.05，下行顯示是每次消費限額）；需更改則直接輸入新值（單位：元），按“確認”；比如輸入：1005表示為1005元（每次消費額可從計算機下傳，但超過99999之后顯示屏顯示AAAAA），無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。

注：如果消費額超過此設定值，則會提示“Err2”且該筆消費不成功。在具有TCP/IP通訊的機器實時使用時該功能不起作用，可以不設置；但脫機使用時一定要設置。

功能6：修改固定消費額

顯示固定消費額（上行顯示b.06，下行顯示是固定消費額）；需更改則輸入新值（單位：分），比如輸入：1005表示為10.05元（固定消費額可從計算機下傳，但超過99999之后顯示屏顯示AAAAA），按“確認”；無需修改時按“取消”返回到功能設置界面，進行其它功能設置或查看。（如果機器功能7設置為自動扣款模式，則需要對該項進行設置。）

功能7：切換手動/菜單/自動/級別消費模式

顯示當前消費模式（上行顯示b.07，下行顯示是消費模式）。需更改則輸入消費模式代號，按確認。

0——手動扣款，消費時由鍵盤直接輸入消費額扣款

1——菜單消費，消費時直接輸入菜號即可，如已設定好3號菜為兩元，5號菜為一元，若消費3、5號菜各一份，則直接輸入數字鍵3，刷卡便完成扣款（無需按“確認”鍵也可），再按數字鍵5，刷卡完成扣款。若卡放在機器上可連續輸入數字鍵3、5完成連續扣款（但輸入速度不能太快，否則有可能出錯）。

   在具有部類菜單消費功能的機器進行菜單消費時先按部類，再按菜號（每個菜號輸入前都要先輸入該菜號的部類）。如已設定好部類A為水果，1為部類A里面的蘋果，2為部類A里面的桔子；若消費蘋果和桔子，則先按部類A再按數字鍵1刷卡扣款，再按部類A然后按數字鍵2刷卡扣款。按下菜號后顯示屏上行顯示“P1  #*”（#為部類A~F，*為數字鍵號0~9），下行顯示為扣款金額。在鍵入菜號前若沒有輸入部類默認為部類A。

2——自動扣款，扣款金額為功能6中輸入的固定消費額，若要更改扣款額在功能6中重新設置固定消費額即可。（對能采用TCP/IP通訊的機器，在自動扣款時，輸入的扣款額便自動保存成為下次自動扣款的金額，即在刷卡時無需通過功能6設置來更改自動扣款值，可通過直接輸入消費值來更改。注：功能6中的值還是原先的值，沒有改。）

3——級別扣款，設置此扣款模式，當在使用刷卡時，按設置的該時段對應次(次、第二次、第三次、第四次及以上刷卡)扣款額進行扣款。在軟件中“消費級別與時段”設置好級別與時段的情況（每個級別多可設置五個時段，時段不能有重疊，在每個時段中每次扣款額可進行設置），然后下傳到機器。（如果是TCP/IP通訊機器，且實時使用，則可以不下傳。）

功能8：開戶/不開戶機器切換

顯示當前設置狀態（上行顯示b.08，下行顯示開戶不開戶機器類型）；需更改則輸入狀態代號，按確認。

0－不開戶狀態，此時所開的用戶卡可直接在機器上刷卡。

1－開戶狀態，則必須將用戶卡下傳收費機，該卡才能在收費機上刷卡。

（在開戶狀態下只有機器內下傳的人員才能在此機刷卡，在不開戶狀態下機器內下傳的人員便成為掛失人員，不能在此機上刷卡。建議在使用時不要頻繁轉換機器的開戶/不開戶狀態。注：TCP/IP通訊機器在實時使用時，該項無需設置。）

功能9：消費金額

顯示當前消費額（上行顯示b.09，下行顯示消費額）；需更改則輸入新的消費額（單位為“元”），按確認（注：固定消費額可從計算機下傳，但超過99999之后顯示屏顯示AAAAA）。如“30000”，則表示該收費機的總消費額為30000元，超出該金額時將提示“Err  5”，提示要下載數據，下載數據確認無誤后清空機器數據。

注：在具有TCP/IP通訊的機器實時使用時該功能不起作用，可以不設置；但脫機使用時一定要設置。

功能10：數碼管

數碼管的完整性，按“確認”機器會從0－9逐個顯示。

功能11：修改密碼

修改進入功能設置界面的密碼，上行顯示b.11，下行顯示的是密碼（按全“8”屏蔽方式顯示）。若要修改直接輸入新密碼后按“確認”即可（密碼也可以通過計算機下傳來設置，密碼可以小于等于5位，出廠時密碼為000001、部分機器的出廠密碼為000000）。

功能12：修改刷卡間隔

修改刷卡間隔（上行顯示b.12，下行顯示刷卡間隔時間），需更改則輸入新的間隔時間（單位：分鐘），按“確認”。比如輸入“002”，表示同一張卡在此機上刷卡間隔必須大于2分鐘時才能進行下次刷卡使用。

功能13：輸入卡號直接掛失

卡號直接掛失（上行顯示b.13，下行顯示卡號——默認顯示為13），輸入需要掛失的卡號，按“確認”鍵。比如輸入“000002”表示在此機上掛失000002的卡號。（注：只限在此機上掛失，在其它機器上可正常消費。采用TCP/IP通訊的機器且實時使用時，該功能項不起作用。）

功能14：輸入卡號直接解掛

卡號直接解掛（上行顯示b.14，下行顯示卡號——默認顯示為14），輸入需要解掛的卡號，按“確認”鍵。比如輸入“000002”表示在此機上解掛000002的卡號。（注：解掛后此卡可在該機上消費，在其它機器上使用狀態不變。采用TCP/IP通訊的機器且實時使用時，該功能項不起作用。）

功能15：修改消費時是否直接打?。?如果為考勤、門禁機則為ID、IC卡轉換功能：0，為讀ID卡;1，讀ID、IC卡序列號,2,讀ID、IC卡號)

顯示當前設置狀態（上行顯示b.15，下行顯示打印狀態）；需更改輸入狀態代號，按“確認”。

0——不打印

1——打印

功能16：功能預留

功能17：實時/脫機切換

實時/脫機工作模式轉化（上行顯示b.17，下行顯示機器工作模式），需更改輸入狀態代號，按“確認”。

0——實時消費

1——脫機消費

功能18：功能預留

功能19：功能預留

功能20~26：機器IP、計算機IP、計算機MAC設置

關于機器的IP、計算機的IP以及MAC設置建議通過制作IP參數卡（IP/MAC設置卡）來實現，但使用刷IP參數卡時一定要注意不同機器的IP號是不同的。如果是同一張IP參數卡（參數卡中的參數沒改變）刷的機器，所刷參數卡的機器參數設置是一樣的，此時要手動修改對應機器的IP號（修改功能21設置）。（參數卡的制作參考軟件使用說明）當機器處于正常使用狀態（非功能設置狀態）時，刷制作好的IP參數卡即可（顯示“done 21”,稍后顯示機器號和時間）。



功能20：機器IP-A段設置

設置機器IP的前兩字節（上行顯示b.20 后面1位和下行5位共6位顯示機器前兩字節IP），需更改輸入新的IP前兩字節數（6位），按“確認”。如機器IP為：192.168.1.202，則輸入192168按確認即可。

功能21：機器IP-B段設置

設置機器IP的后兩字節（上行顯示b.21  后面1位和下行5位共6位顯示機器后兩字節IP），需更改輸入新的IP后兩字節數（6位），按“確認”。如機器IP為：192.168.1.202，則輸入001202按確認即可（注：每字節按3位輸入，不足3位前面補0）。

功能22：計算機IP-A段設置

設置計算機IP的前兩字節（上行顯示b.22  后面1位和下行5位共6位顯示計算機前兩字節IP），需更改輸入新的6位IP前兩字節數，按“確認”。如計算機IP為：192.168.1.25，則輸入192168按確認即可。

功能23：計算機IP-B段設置

設置計算機IP的后兩字節（上行顯示b.23  后面1位和下行5位共6位顯示計算機后兩字節IP），需更改輸入新的6位IP后兩字節數，按“確認”。如計算機IP為：192.168.1.25，則輸入001025按確認即可（注：每字節按3位輸入，不足3位前面補0）。

功能24：計算機MAC-A段設置

設置計算機MAC的前兩字節（上行顯示b.24  后面1位和下行5位共6位顯示計算機前兩字節MAC），需更改輸入新的6位（十進制）MAC前兩字節數，按“確認”。如計算機MAC為：00-1A-92-82-A1-77轉換成十進制為：000-026-146-130-161-119（注：每字節十六進制轉換成3位十進制數輸入，不足3位前面補0）。則輸入000026按“確認”即可。

功能25：計算機MAC-B段設置

設置計算機MAC的中兩字節（上行顯示b.25  后面1位和下行5位共6位顯示計算機中兩字節MAC），需更改輸入新的6位（十進制）MAC中兩字節數，按“確認”。如計算機MAC為：00-1A-92-82-A1-77轉換成十進制為：000-026-146-130-161-119（注：每字節十六進制轉換成3位十進制數輸入，不足3位前面補0）。則輸入146130按“確認”即可。

功能26：計算機MAC-C段設置

設置計算機MAC的后兩字節（上行顯示b.26  后面1位和下行5位共6位顯示計算機后兩字節MAC），需更改輸入新的6位（十進制）MAC后兩字節數，按“確認”。如計算機MAC為：00-1A-92-82-A1-77轉換成十進制為：000-026-146-130-161-119（注：每字節十六進制轉換成3位十進制數輸入，不足3位前面補0）。則輸入161119按“確認”即可。

計算機MAC（物理地址）查看方法：開始——運行——輸入cmd按確定進入黑屏顯示界面-——輸入ipconfig/all回車即可看到“physical address:”對應就是用十六進制表示的MAC。手動設置MAC（功能24~26項）在輸入時先把每個字節轉換成3為十進制（不足3位的前面補0）。如果是通過刷IP參數卡來設置，則在制作IP參數卡時無需轉換成十進制。



※ 進入功能設置后，若要取消該*作，均按“取消”(部分機器為“F3”)鍵返回設置狀態。

※ 進入功能設置后，若要退出功能設置界面，均按“0”+“確認”鍵返回消費狀態。

※ 在輸入時，均可按“取消” (部分機器為“F3”)鍵取消輸入的有關內容，返回到輸入前的狀態。

※ 系統投入使用前，消費參數、收費級別（刷級別卡）、收費機機號等信息一定要重新設置。

按上述說明，根據產品類型和使用情況設置好消費機器。對采用TCP/IP通訊的機器，在機器設置時一定要設置好機器的IP、計算機的IP以及MAC，否則會通訊不上。機器一切設置好后，在方卡智能一卡通系統軟件中根據使用需要進行有關軟件設置，這樣整個消費系統就可以投入使用了。軟件中設置情況具體參考《軟件使用說明》。

機器和系統軟件一切設置好，且能正常通訊，便能進行刷卡完成消費扣款*作。用戶可以根據使用情況在機器和系統軟件中進行不同的設置，來實現不同消費形式和管理的需要。在使用中遇到的問題可以參照附錄二來自行解決。

2、機器使用

如果機器是脫機消費（采用RS485/RS232通訊的機器、或采用TCP/IP通訊的機器使用在脫機模式），在使用前必須先刷有關級別卡，這樣該級別的用戶卡才能在機器上消費（級別卡的制作請參考《軟件使用說明》）。

A．正常消費（手動扣款）

輸入員工的消費額，按確認后（上行顯示P0，下行顯示扣款金額），將用戶卡放在消費機的刷卡區內，喇叭“嘀”一聲，完成消費扣款*作，顯示屏顯示該次消費后卡內余額。

B．固定消費（自動扣款）

顯示屏消費額欄上行顯示“P2”　下行顯示固定消費額，此時用戶每刷卡一次就扣除消費額欄顯示的固定消費金額一次。該消費模式極適合份飯食堂。

C．菜單消費

此時用戶刷卡后，輸入菜號（有部類功能的機器要輸入：部類和菜號）即可扣除相應的款（上行顯示“P1”，下行顯示扣款金額）。在使用該功能前，必須先把菜單金額設置好并從軟件下傳到機器里面。

如設置A部類1號菜為青菜一元，2號菜瘦肉二元，現消費兩份青菜和一份瘦肉，當卡放在刷卡去則輸入:A＋數字鍵1, A＋數字鍵1,A＋數字鍵2，就自動扣款四元（注意輸入速度不能太快，否則有可能出錯）。也可以輸入：A+數字鍵1、刷卡，A+數字鍵1、刷卡，A+數字鍵2、刷卡；每輸入一個菜號刷一次卡，這樣就不會因?yàn)檩斎胨俣忍於赡艹鲥e(cuò)。

D.級別消費

如果機器是脫機使用，刷卡時會按該級別卡在軟件中設置并下傳的對應次扣款情況來扣款。上行顯示“P3”，下行顯示扣款金額。機器脫機使用該模式時，使用前必須先在軟件“消費級別及時段”中設置好級別和時段的有關情況，并下傳到機器。

如果是TCP/IP的機器且實時使用該模式，在軟件中設置好“級別消費及時段”并保存即可，無需下傳。

3、工作模式情況

具有TCP/IP通訊功能的機器實時使用時，消費數據通過網絡上傳直接進入數據庫，消費數據儲存容量只受計算機硬盤空間大小限制。脫機時（RS485/RS232通訊的機器、或具有TCP/IP通訊功能的機器脫機使用時）消費數據儲存在機器上，可儲存16000條消費記錄。儲存滿時機器會有Err5提示，把數據采集上來并清空數據，則可繼續使用。

采用TCP/IP通訊的機器有脫機使用轉為實時使用，如果機器內有脫機消費數據，則機器下行顯示為“CC”。此時需要把機器內的數據采集上來并清空機器內的數據方可實時使用，如果在顯示“CC”狀態按機器上“取消”鍵則又返回到脫機消費狀態。

有自動加款機的用戶，關于加款機的使用請參考后面附錄一：自動加款機的使用。

五、刷卡時有關提示說明

Err1：掛失卡或無效的級別

Err2：超過一次消費的金額

Err3：卡上余額不足

Err4：超時

Err5：超過機器消費總額或機器記錄總數

Err7：時限外刷卡

Err10：類別不對

Err11：密碼不對

Err12：無效的時效

Err13：錢包格式不對

Err14：錢包不等于備用錢包

Err15：錢包大于加卡后錢包

Err16：限次超

Err17：限額超

Err18：限卡上小余額

Err19：刷卡間隔過小

Err20：令字錯誤

Err21：寫256失敗小于等于32字節

Done21：寫256成功小于等于32字節

Err22：寫256失敗大量的

Done22：寫256成功大量的

Err23：讀256失敗等于32字節

Done23：讀256成功等于32字節

Err30：令字錯誤

Err31：寫1302失敗

Done31：寫1302成功

Err32：讀1302失敗

Done32：讀1302成功

Err40：令字錯誤

Err41：寫040失敗

Done41：寫040成功

Err42：讀040失敗

Done42：讀040成功

Err50：實時令字出錯

Err51：長度錯誤

Err52：卡號錯誤

Err53：校驗和錯誤

Err54：寫卡錯誤重新刷卡

Err55：當消費限額到，輸入密碼

PA55：刷卡過快，刷卡不成功，重新刷卡

六、有關設備

1、發卡器（讀卡器）

用于對IC卡的發卡、加減款等*作。通過USB接口接插好在計算機上，然后將卡置于感應區內，進行卡片的讀寫*作。

2、自動加款機（選用）

用于對用戶卡更為方便、快捷的加款。關于加款機的使用請參考附錄一：自動加款機使用說明。

3、打印機(選用)

 用于打印消費的明細情況。通過打印機的接口線，把打印機直接接到消費機上即可。

七、其它說明

1、收費機為雙面兩行顯示，待機狀態時顯示時間屏保，當正常使用時，上面顯示卡中余額，下面顯示所鍵入的消費金額。

2、收費機開機時顯示收費機機號，一段時間后顯示時間屏保。

3、收費機的設置功能一般由系統管理人員設定。

4、加款機在正常通電后上行顯示為“PRR”，且按鍵盤鎖死狀態。

5、服務人員在*作收費機時應盡可能愛惜，按鍵*作時，按下后即刻松手而不應常時間按下，應盡可能保持收費機的清潔。



附錄一：自動加款機的使用

加款機是專用來加款的，具有加款和取補貼功能，自動加款機在使用時必須要實時通訊。

1、加款機的連接（安裝）

（1）、采用RS485/RS232通訊的加款機，在使用時單獨連接在計算機的另一串口上；如果計算機上只有一個串口且被消費機器連接使用，則可以通過夠買串口擴展卡來實現多個串口。

（2）、采用TCP/IP通訊的加款機，通過刷制作的IP參數卡來設置加款機的IP、計算機的IP和MAC。該加款機的連接和其它的消費機器一樣，通過網線插接到交換機的網口即可。

加款機使用在軟件中的建立和其它消費機器一樣，建立時注意機器類型選擇為加款機。

2、加款機的使用

加款機是專用來加款的，具有加款和領取補貼功能，具體*作如下：

（1）制作加款機的管理卡

先用開戶的卡做一個加款機管理卡。*作步驟：“系統資料”——用戶及權限——新增，在備注欄中輸入管理卡的“卡號”，點修改保存。然后在“設備管理”——“設備管理”——“終端設備權限管理”選擇該卡號的人員并選中“增款機增款權”，這樣所輸入卡號的卡就是加款機的管理卡了。

（2）刷IP參數卡及在軟件中建立機器

加款機刷系統卡后，顯示“PRR“，此時鍵盤界面鎖死。要通過刷IP參數卡來設置加款機的IP、計算機的IP和MAC（及功能20~26項），設置方法和普通消費機一樣。在計算機軟件設備管理中增加加款機器，增加方法和普通消費機一樣（在增加時要注意：機器類型）。

（3）使用

Ⅰ、加款

按上述（1）（2）步驟*作后，加款機便可以使用了。正常狀態時，機器出現“PRR”且鍵盤鎖死狀態，刷管理卡便進入*作界面，此時顯示“PR0”，可通過鍵盤輸入加款金額確定后，刷用戶卡，金額便加到用戶卡上了。加款任務完成以后，要從加款輸入界面退出，必須輸入一個“0”確定，然后刷管理卡便退出到“PRR”鍵盤鎖死界面。

Ⅱ、領取補貼

領取補貼的方式有三種，加款機領取、計算機領取、加款機或計算機領取。在軟件中設置好有關用戶卡的補貼，如果該補貼設置為加款機領取、加款機或計算機領?。粍t可以在加款機上直接刷卡領取相應補貼。關于補貼的設置請參閱《軟件使用說明書》。

在加款機上領取補貼：當加款機處于“PRR”鍵盤鎖死狀態時，只要把有關的用戶卡刷一下，就可以領取，每刷一次領取一筆。



附錄二：常見問題及解決方法

1、在機器上設置成自動扣款方式無效，即設置不了自動扣款方式?？赡苁且?yàn)楣δ?/span>5和功能9沒有設置。當把功能5和9設置一定的數值時即可。

2、機器剛開始時在刷系統卡界面，如果刷系統卡時提示05錯誤，是因?yàn)?/span>24C256中有數據，要刷初始化卡把24C256中的數清零（初始化卡的制作請參閱《軟件使用說明書》）。刷初始化卡后，等返回，重啟，出現刷系統卡狀態，刷系統卡即可。

3、在使用時當出現設置沒有起作用等現象時，一般通過重新啟動機器便能實現功能。

4、讀卡器使用不了，讀卡時沒有反應。把讀卡器的USB口重新接插下，再看下軟件設置中系統資料——參數設置中“讀卡器端口”設置是否正確。

8、實時通訊不上。查看機器中的IP/MAC設置、軟件中設備管理中機器的設置是否正確。
