主控單元采用C200HE PLC中小型PLC產品，方便實現擴展性優良的生產現場；它能進一步增強PC的基本功能，可靠，方便的數據處理提高生產現場工作效率；CX-Programmer是開發的應用于C200H PLC的編程軟件，運行在Windows2000*作系統中，在自動化工程各方面具有友好的用戶功能。致力生產現場情報化充實適應Windows的軟件；它的單元品種齊全，對各種各樣的機械設備實現控制。

    原水箱用于貯存進入本系統的原水，其目的是為了調節進水流量的變化，防止進水波動影響到系統運行，保證系統的進水量及進水水質的穩定。

    原水泵是為預處理系統提供充足的原水流量和壓力。

    熱交換器的作用是使進水維持在一定的溫度范圍之內，以利于保證反滲透系統出力的穩定。

    活性炭過濾器的作用是去除水中低分子有機物，游離氯，也能較少水中異味，色度和嗅味。

    反滲透預脫鹽系統利用反滲透膜的特性來除去水中絕大部分可溶性鹽分，膠體，有機物及微生物。

    中間水箱使反滲透產水側承受較低的壓力，避免反滲透膜受到背壓而導致不可恢復的損壞，同時緩沖由于后級離子交換系統閥門切換時造成的壓力波動，并可通過中間水箱的液位控制反滲透的啟、停運行。

    中間水泵的作用是為后續水處理系統提供穩定的壓力和水量。

    混和離子交換床的作用是將反滲透產水中留存的離子進一步去除。

    除鹽水箱用于貯存本系統的產水，其目的是為了保證鍋爐供水水量的穩定。

    除鹽水泵的作用是為鍋爐系統提供穩定的壓力和水量。

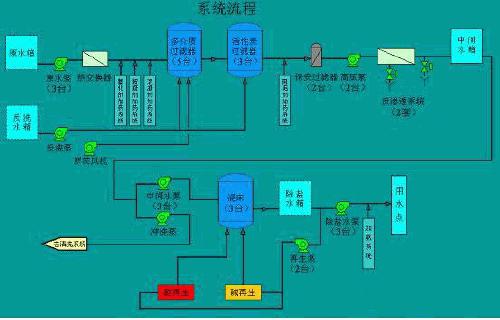

圖1鍋爐補給水處理流程

    此控制系統運行系統穩定、可靠。提高了勞動生產率，有效地解決了生產中的很多問題，減少生產過程中的突發故障，縮短了生產準備時間和搶修時間，減少了工人的勞動強度，為電廠鍋爐補給水處理創造了可觀的經濟效益和社會效益，達到了節能、降耗的目的。
