數控機床電氣設計、應用與維修技術工作的復雜性、多樣性和多變性以及一些客觀環境因素的制約，在數控機床電氣維修技術方面還沒有形成一套成熟的、完整的理論體系?？刂评碚撆c自動化技術的高速發展，是微電子技術和計算機技術的日新月異，使數控技術也在同步飛速發展，數控系統結構形式上的PC基、開放化和性能上的多樣化、復雜化、高智能化不僅給其應用從觀念到實踐帶來了巨大變化。

    一、數控技術

    談到維修，首先必須從總體上了解我們的維修對象。

    1. 數控機床電氣控制系統綜述

    一臺典型的數控機床其全部的電氣控制系統如圖1所示。

圖1 數控機床電氣控制系統

    (1) 數據輸入裝置將指令信息和各種應用數據輸入數控系統的必要裝置。它可以是穿孔帶閱讀機，3.5in軟盤驅動器，CNC鍵盤，數控系統配備的硬盤及驅動裝置、磁帶機、PC計算機等等。

    (2) 數控系統數控機床的中樞，它將接到的全部功能指令進行解碼、運算，然后有序地發出各種需要的運動指令和各種機床功能的控制指令，直運動和功能結束。

    (3) 可編程邏輯控制器是機床各項功能的邏輯控制。它將來自CNC的各種運動及功能指令進行邏輯排序，使它們能夠準確地、協調有序地運行，實現對整個機床的控制。

(4) 主軸驅動系統接受來自CNC的驅動指令，經速度與轉矩調節輸出驅動信號驅動主電動機轉動，同時接受速度反饋實施速度閉環控制。

(5) 進給伺服系統速度調節器的正確調節是重要的，應該在位置開環的條件下作化調節，既不過沖又要保持一定的硬特性。

(6) 電器硬件電路隨著PLC功能的不斷強大，電器硬件電路主要任務是電源的生成與控制電路、隔離繼電器部分及各類執行電器，很少還有繼電器邏輯電路的存在。

(7) 機床包括所有的電動機、電磁閥、制動器、各種開關等。它們是實現機床動作的執行者和機床各種現實狀態的報告員。

(8) 速度測量通常由集裝于主軸和進給電動機中的測速機來完成。它將電動機實際轉速匹配成電壓值送回伺服驅動系統作為速度反饋信號。

(9) 位置測量較早期的機床使用直線或圓形同步感應器或者旋轉變壓器，而現代機床多采用光柵尺和數字脈沖編碼器作為位置測量元件。

(10) 外部設備一般指PC計算機、打印機等輸出設備，多數不屬于機床的基本配置。使用中的主要問題與輸入裝置一樣，是匹配問題。

    2. 數控機床運動坐標的電氣控制

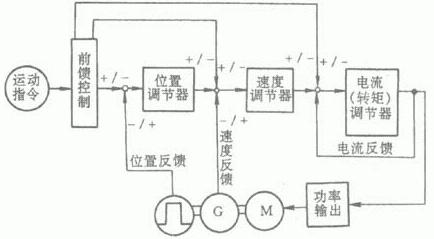

    數控機床一個運動坐標的電氣控制由電流(轉矩)控制環、速度控制環和位置控制環串聯組成。其控制框圖如圖2。

圖2 運動坐標電氣控制系統

    (1) 電流環是為伺服電機提供轉矩的電路。一般情況下它與電動機的匹配調節已由制造者作好了或者指定了相應的匹配參數，其反饋信號也在伺服系統內聯接完成，因此不需接線與調整。

    (2) 速度環是控制電動機轉速亦即坐標軸運行速度的電路。速度調節器是比例積分(PI)調節器，其P、I調整值完全取決于所驅動坐標軸的負載大小和機械傳動系統的傳動剛度與傳動間隙等機械特性。

    (3) 位置環是控制各坐標軸按指令位置定位的控制環節。位置環將終影響坐標軸的位置精度及工作精度。
